Разъем PL 259 11 мм (UHF male)
Высокочастотные разъемы предназначены для соединения коаксиального кабеля с антенным и другим оборудованием, а также для соединения двух коаксиальных кабелей с друг другом. Разъемное соединение состоит из двух частей, поэтому разъемы (коннекторы) встречаются двух видов – вилки (штырь, штекер, plug, «папа», male) и розетки (гнездо, socket, «мама», female).
Большинство автомобильных и базовых радиостанций, усилителей мощности, КСВ-метров, сплиттеров и др. аппаратуры подключают при помощи распространенного высокочастотного разъема PL 259 (UHF male). В зависимости от диаметра кабеля они бывают на 5-6 мм и 9-11 мм. Кабельный разъем прост в монтаже и достаточно надежен.
Коннектор PL-259 11 мм тип UHF male (Пи Эль 259) применяется для соединения кабелей RG 213, RG- 213 U, RG 8, РК 50-7-11, РК 50-9-11. Разъем ПЛ-259 накручивается экранировку кабеля, центральная жила кабеля выводится в носик разъема и припаивается. Если кабель монтируется на улице, например, для подключения стационарной антенны, резьбовое соединение требует дополнительной герметизации.

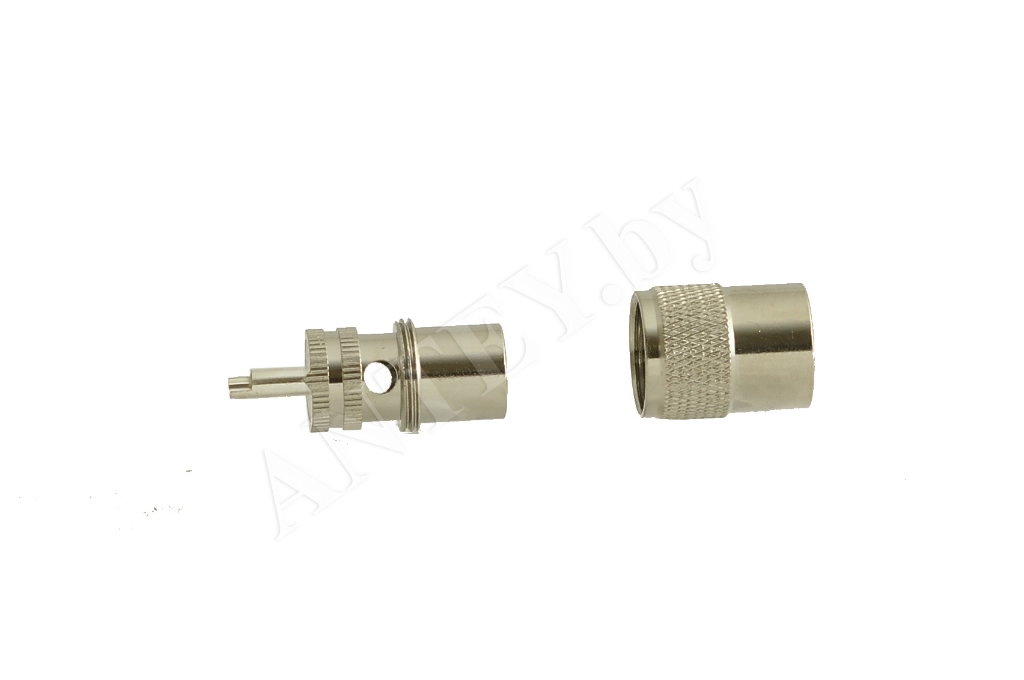

Фото Разъем PL 259 11 мм (UHF male)
Технические характеристики разъема PL 259 11 мм UHF male
| Волновое сопротивление | 50 Ом |
| Материал изолятора | фторопласт |
| Покрытие центрального контакта | серебро, золото, цинк |
| Внешнее покрытие | цинк |
| Монтаж центрального контакта | пайка |
| Способ соединения | резьбовой |
| Диаметр кабеля | 9-11 мм |
Разъём идеально подходи для оконцевания радиокабеля RG 213
Внимание! Обращайте особое внимание на качество заделки разъемов. Обрыв или замыкание, ненадежный контакт в ВЧ разъеме может привести к повреждению радиостанции, выгоранию усилителя и другим неисправностям.
